對比項目

SBW補償式交流穩壓器

SBW-SW無觸點穩壓器

備注

工作原理

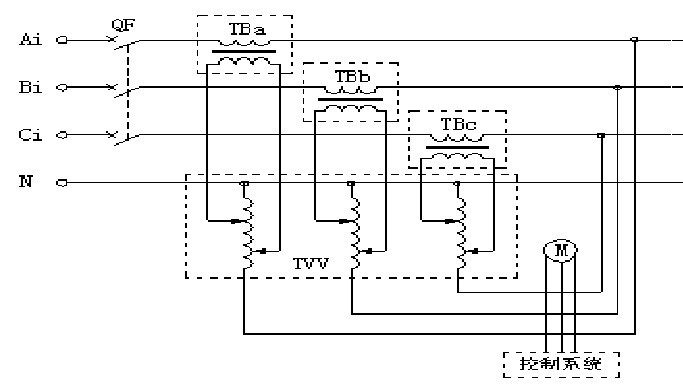

SBW補償式交流穩壓器主要由補償變壓器TB、調壓變壓器TVV及傳動系統組成（如上圖）。
有碳刷、有觸點、有機械傳動，模擬控制。

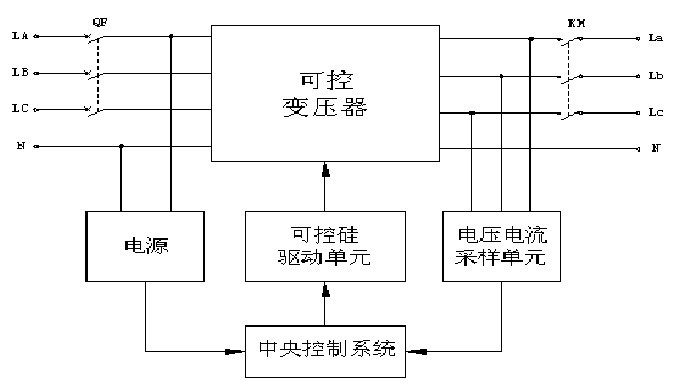

SBW-SW智能交流無觸點穩壓器主要由補償變壓器（可控變壓器）、可控硅無觸點開關、高速AD采樣及單片機組成的智能處理器構成（如上圖）。
無碳刷、無觸點、無機械傳動、數字化智能控制。

SBW-W交流無觸點穩壓器因此具有：智能控制與顯示、快速穩壓、靜音節能三大顯著優點。

控制及顯示

模擬控制，
參數設定依靠電位器調節；
有很多廠家沿用指針式顯示。
注：我廠2009年起改用LCD液晶數字顯示。

12位高速AD采集，每周波采集128點，單片機數字處理及真有效值計算，控制精確無誤 ，大規?？删幊踢壿嬈骷c單片機的完美配合。
人性化的人機界面：通過操作面板觸摸鍵可以查看、設定穩壓器各種指標。

響應時間

模擬信號采集及處理
響應時間一般為50ms左右

12位高速AD采集，每周波采集128點，單片機高速處理。
響應時間<10ms

有廠家為模擬控制方式，響應時間不能達到快速要求

穩定時間（輸入電壓突變10%）

1s左右（JB/T7620-1994規定）

≤100ms（YD/T1270-2003規定）

很多廠家因控制及環流問題，穩定時間接近補償式，遠不能達到標準規定≤100ms的要求

噪 音

≤55分貝

≤50分貝???具有靜音特點

效率

損耗主要由補償變壓器、調壓變壓器兩部分組成。
國標產品效率：
50KVA以下≥94%
50KVA-100KVA≥96%
100KVA以下≥97%

損耗主要由補償變壓器產生，同一廠家按相同工藝生產損耗降低近一半。
國標產品效率：
50KVA以下≥95%
50KVA-100KVA≥97%
100KVA以下≥98%

調壓方式

統調或分調只能選擇其一

統分調兼得：分調調壓，可隨意設置統調、分調（上穩特有功能），具有三相電壓自動平衡功能，可有效克服中心點漂移

抗諧波功能

需要增加濾波控制電路

12位高速AD采集，每周波采集128點，單片機高速處理，數字濾波功能，在嚴重諧波干擾時仍可安全穩定運行

故障保護

故障切斷輸出

有故障切斷輸出或不間斷自動旁路工作兩種模式供選擇

旁路功能

手動旁路供電

有不間斷自動旁路功能

維護周期

3-6個月檢查維護一次，檢查碳刷壓力及接觸情況，清理灰塵及積碳

可以免維護：1年檢查一次接線有無過熱松動現象，清理灰塵污垢

穩壓精度

±1-5%可調??常規±3%

±1.5-7%可設置??常規±2.5%
